刀具材质选配
结合材质、填充成分与磨损情况,讨论D2、DC53等刀具选项。

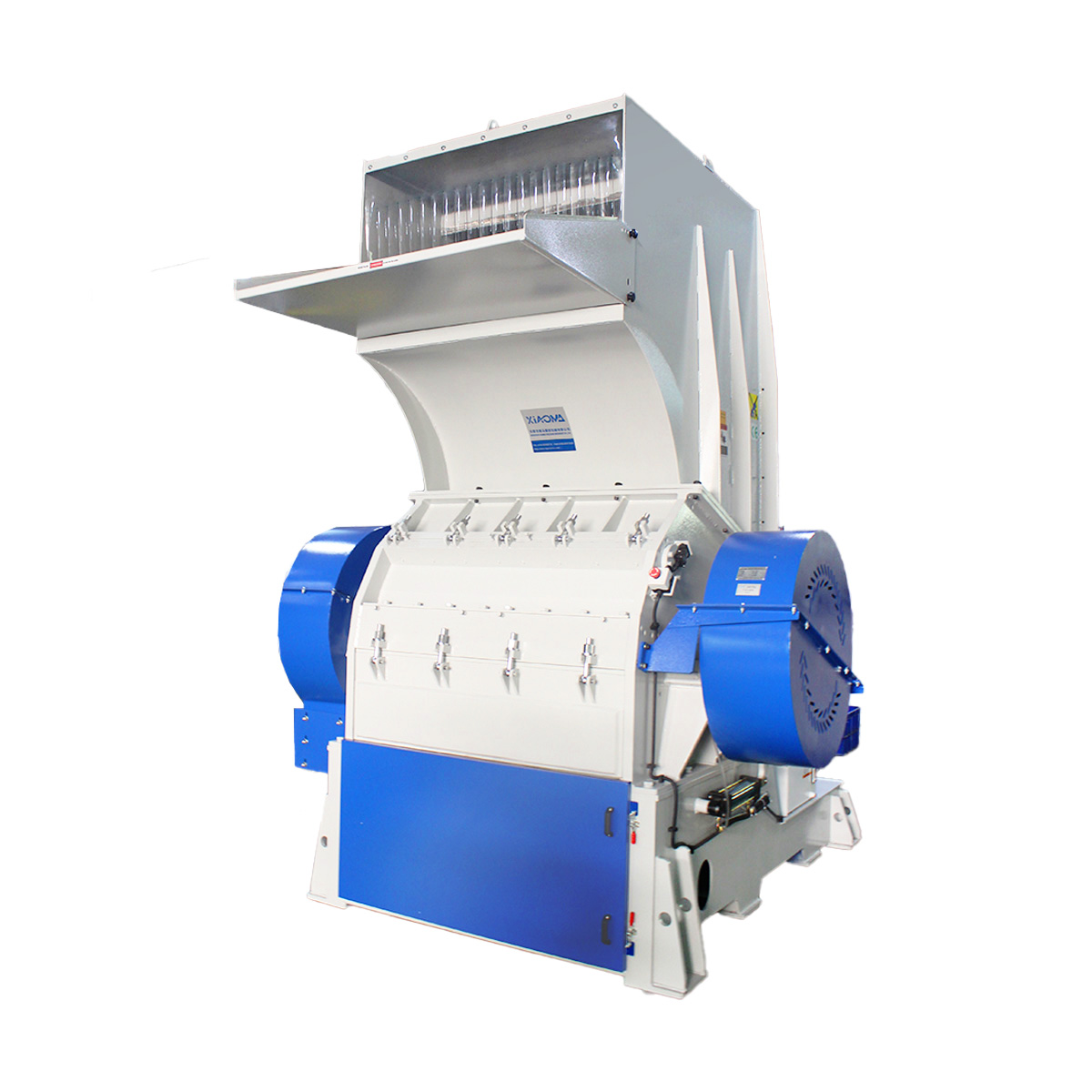

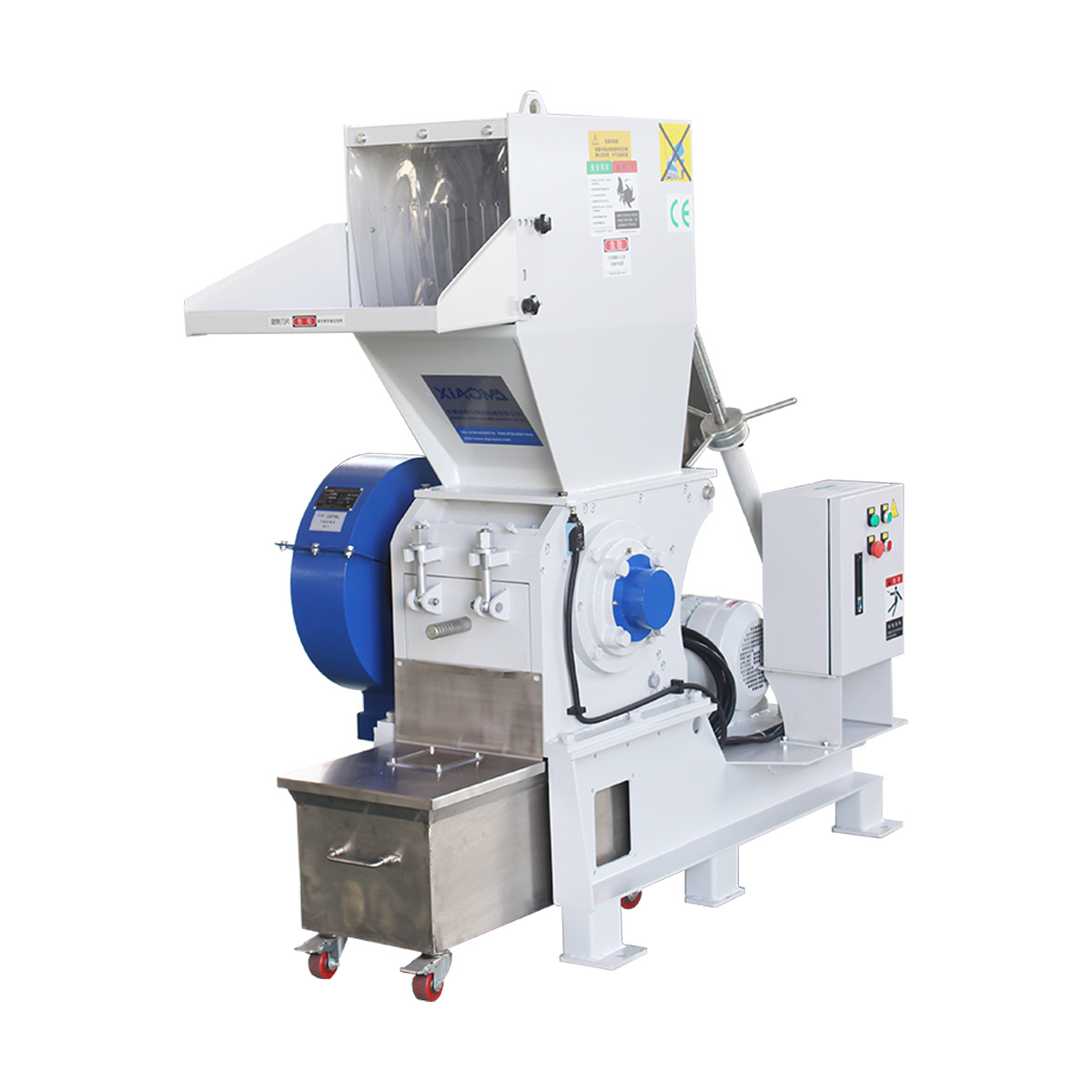

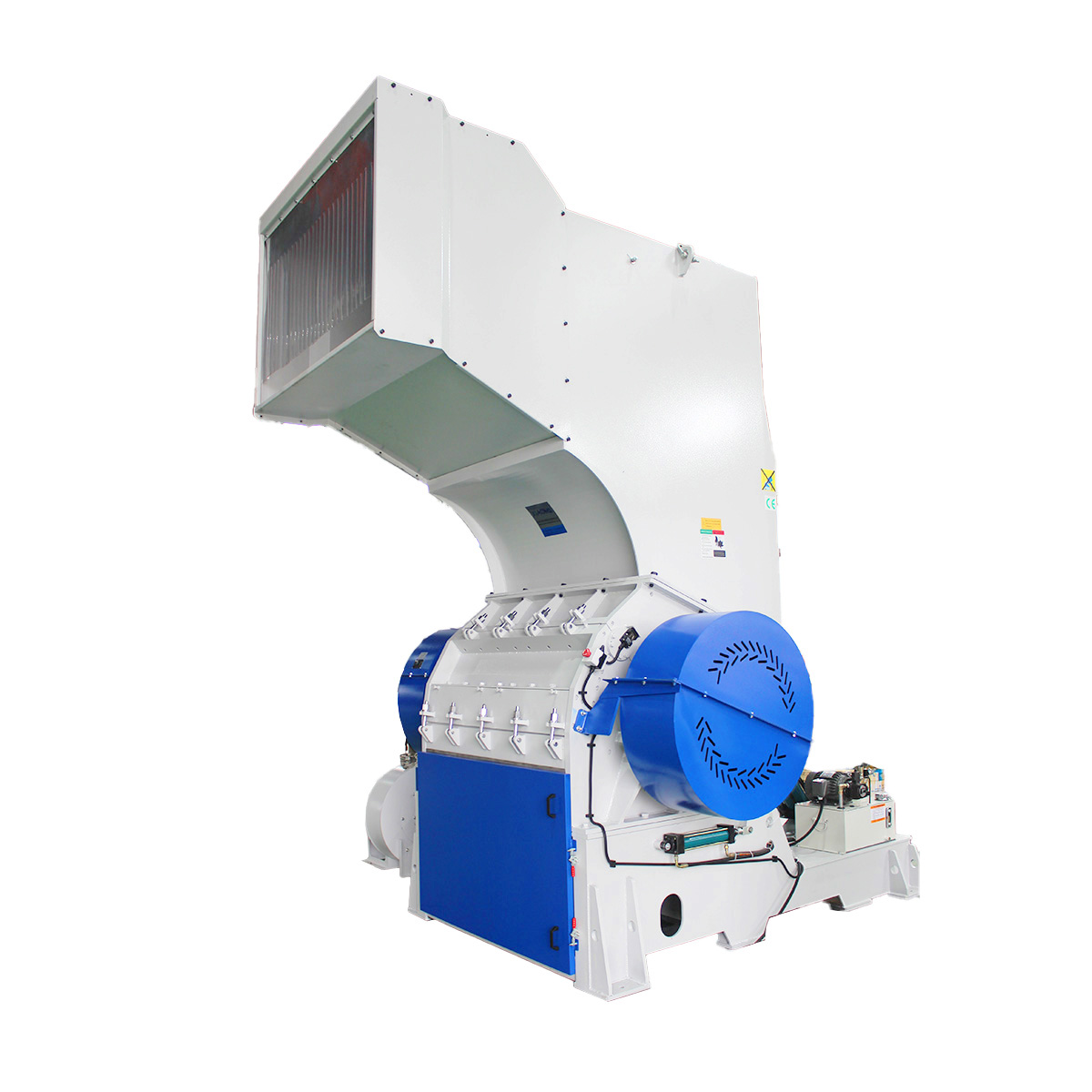

01 / EQUIPMENT VIEWS
设备外观与附件随具体型号和配置有所不同。
02 / DESIGN & APPLICATION
XMD系列采用V形切削与外置轴承结构。刀具可选用D2、DC53等合金工具钢,具体材质、动力与筛网需结合物料和出料要求确认。动刀与定刀可通过机外夹具进行预调。
结合材质、填充成分与磨损情况,讨论D2、DC53等刀具选项。
动刀与定刀在机外夹具中调整,再按要求安装和检查。
转子刀具按V形分布,将物料引向中央切削区域。
轴承安装于破碎腔外侧,便于检查,并减少与腔内碎料直接接触。
03 / SPECIFICATIONS
| 型号 | XMD300/300 | XMD300/600 | XMD300/800 | XMD400/600 | XMD400/800 | XMD400/1000 | XMD500/600 | XMD500/800 | XMD500/1000 | XMD500/1200 | XMD600/800 | XMD600/1100 | XMD800/1260 | XMD800/1600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 驱动功率 (kW) | 7.5 | 15 | 22 | 22 | 30 | 37 | 30 | 37 | 45 | 55 | 45 | 75 | 90 | 110 |
| 动刀数量 | 3*1 | 3*2 | 3*2 | 3*2 | 3*2 | 3*2 | 3*2 | 5*2 | 5*2 | 5*2 | 5*2 | 5*2 | 5*2 | 5*2 |
| 定刀数量 | 2*1 | 2*1 | 2*2 | 3*1 | 3*2 | 3*2 | 2*1 | 3*2 | 3*2 | 3*2 | 3*2 | 3*2 | 3*2 | 3*3 |
| 转子直径 (mm) | 300 | 300 | 300 | 400 | 400 | 400 | 500 | 500 | 500 | 500 | 600 | 600 | 800 | 800 |
| 转子工作宽度 (mm) | 300 | 585 | 785 | 600 | 800 | 1000 | 600 | 800 | 1000 | 1200 | 800 | 1100 | 1260 | 1600 |
| 喂料口尺寸 (mm) | 400*350 | 580*390 | 780*390 | 540*585 | 550*780 | 550*980 | 530*530 | 650*780 | 650*980 | 960*1190 | 790*780 | 790*1080 | 1280*1130 | 1140*1500 |
| 破碎腔尺寸 (mm) | 370*300 | 370*585 | 370*785 | 490*600 | 490*800 | 490*1000 | 500*580 | 600*800 | 600*1000 | 600*1200 | 740*800 | 740*1100 | 1260*940 | 910*1600 |
| 筛网孔径 (mm) | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| 重量 (kg) | 700 | 1100 | 1150 | 1700 | 2100 | 3200 | 1700 | 3150 | 4200 | 5000 | 4500 | 5500 | 7000 | 9300 |
| 外形尺寸 (长×宽×高 mm) | 1750*800*1800 | 1870*1100*1900 | 1870*1350*1900 | 2240*1350*2250 | 2500*1550*2500 | 2100*1800*2500 | 2350*1200*2300 | 2800*1800*2500 | 2800*2000*2900 | 2800*2200*2900 | 3200*1800*3300 | 3200*2200*3300 | 3300*2500*3840 | 3100*2800*4200 |
以上规格用于选型参考,具体型号与配置请以项目技术资料为准。处理量、噪音等运行表现需结合物料和使用条件确认。
